功放機常見故障和維護

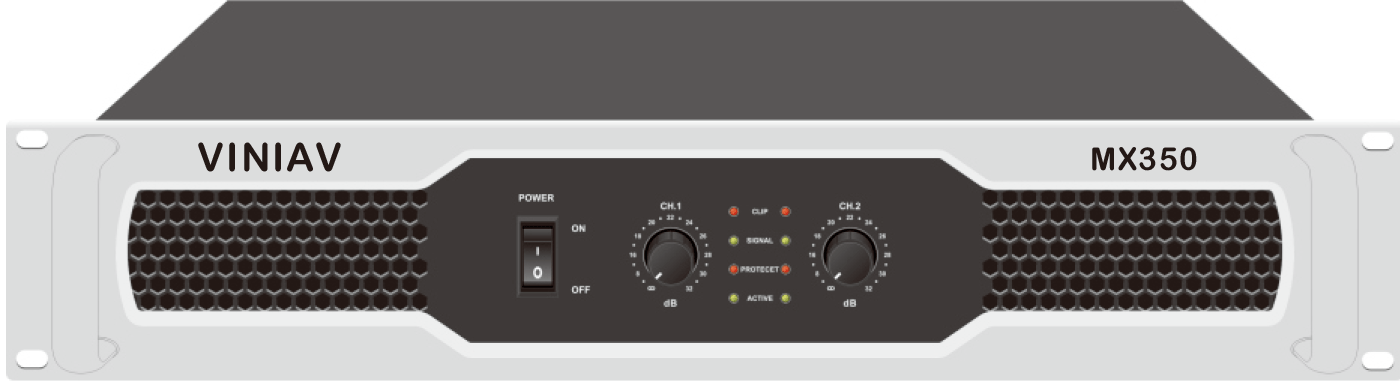

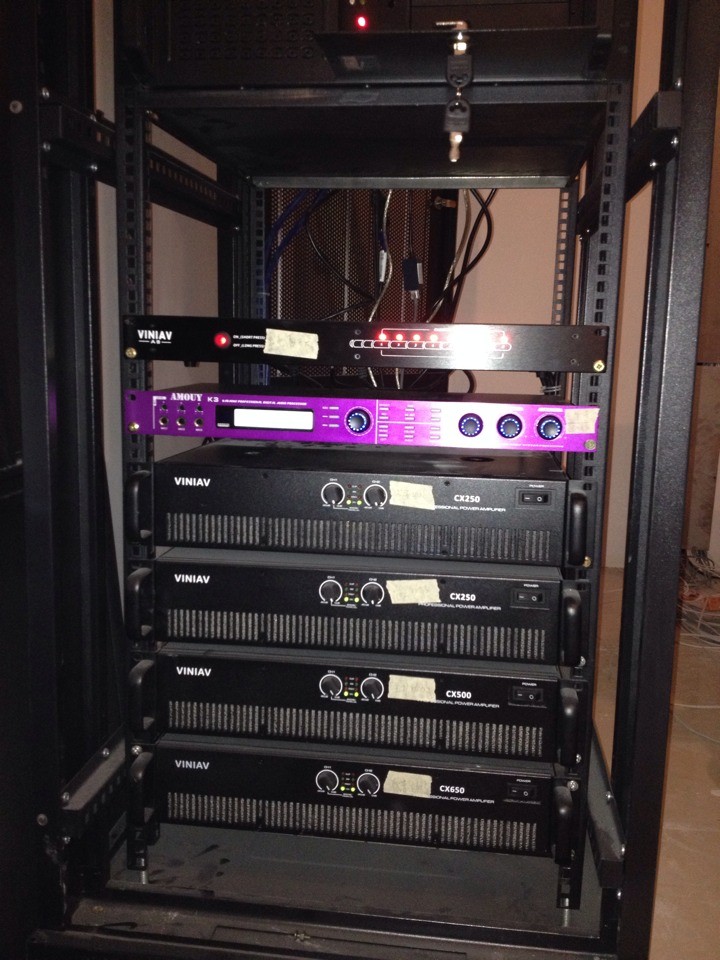

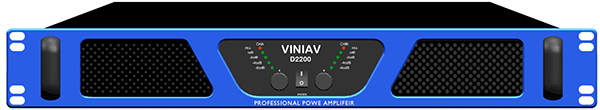

任何一個數字化展廳都必備的中控系統和音響系統，我們公司（深圳龍程威尼）作為一家11年的展廳設計施工一體化公司，我們的中控系統和音響系統都是采用VINIAV品牌的功放、中控、前級、音箱……在常年的工作過程中，積累了一定的功放機的常見故障和維護經驗，本文就此與大家分享。

功放機的常見故障有整機不工作、無聲音輸出、音輕、噪聲大、失真、嘯叫等。

整機不工作

整機不工作的故障表現為通電后放大器無任何顯示，各功能鍵均失效，也無任何聲音，像未通電時一樣。

檢修時首先應檢查電源電路?？捎萌f用表測量電源插頭兩端的直流電阻值(電源開關應接通)，正常時應有數百歐姆的電阻值。若測得阻值偏小許多，且電源變壓器嚴重發熱，說明電源變壓器的初級回路有局部短路處；若測得阻值為無窮大，應檢查保險絲是否熔斷、變壓器初級繞組是否開路、電源線與插頭之間有無斷線。有的機器增加了溫度保護裝置，在電源變壓器的初級回路中接人了電流保險絲(通常安裝在電源變壓器內部，將變壓器外部的絕緣紙去掉即可見到)，它損壞后也會使電源變壓器初級回路開路。

若電源插頭兩端阻值正常，可通電測量電源電路各輸出電壓是否正常。對于采用系統控制微處理器或邏輯控制電路的放大器，應著重檢查該控制電路的供電電壓(通常為+5V)是否正常。

如無+5V電壓，應測量三端穩壓集成電路7805的輸入端電壓是否正常，若輸入端電壓不正常，應檢查整流、濾波電路。若7805輸入端電壓正常，而輸出端無十5V電壓或電壓偏低，可斷開負載看+5V電壓能否恢復正常。若+5V電壓正常，則故障在負載電路；若+5V電壓仍不正常，則故障在7805本身。

若系統控制電路的+5V供電電壓正常，應再檢查微處理器的時鐘及復位信號是否正常、鍵控與顯示驅動電路有無損壞。

無聲音輸出

無聲故障表現為操作各功能鍵時，有相應的狀態顯示，但無信號輸出。

檢修有保護電路的放大器時，應看開機后保護繼電器能否吸合。若繼電器無動作，應測量功放電路中點輸出電壓是否偏移、過流檢測電壓是否正常。若中點輸出電壓偏移或過流檢測電壓異常，說明功率放大電路有故障，應檢查正、負電源是否正常。若正、負電壓不對稱，可將正、負電源的負載電路斷開，以判斷是電源電路本身不正常還是功放電路有故障所致。若正、負電源正常，應檢查功放電路中各放大管有無損壞。

若功放電路中點輸出電壓和過流檢測電壓均正常，而保護繼電器不吸合，則故障在保護電路，應檢查繼電器驅動集成電路或驅動管有無損壞、各檢測電路是否正常。若繼電器觸點能吸合，但無聲音輸出，應先檢查揚聲器是否正常、繼電器觸點是否接觸良好、靜噪電路是否動作。

若上述部分均正常，再用信號干擾法檢查故障是在功放后級還是前級電路。用萬用表的R×1擋，將紅表筆接地，黑表筆快速點觸后級放大電路的輸入端，若揚聲器中有較強的“喀喀”聲，說明故障在前級放大電路；若揚聲器無反應，則故障在后級放大電路。

對于未采用外設保護電路的集成電路功放電路(通常在集成電路內部有熱保護)，可先測量其供電電壓正常與否。若供電電壓正常，再用信號干擾法檢查：在功放集成電路的信號輸入端加入直流斷續信號，若揚聲器有較強的“喀喀”聲，說明功放集成電路正常，故障在前級放大電路；若無“喀喀”聲，而且檢查有關外圍元件也正常，則故障在功放集成電路本身。

電子管功放無聲音輸出，也應先檢查其電源，觀看燈絲是否亮，管殼溫度是否正常。若燈絲不亮，管殼很涼，應檢查功放管燈絲及屏極電壓正常與否。若電壓不正常，再進—步檢查電源電路，必要時應斷開電源負載電路，以確定是電源電路故障還是負載有短路。若各電壓正常，可在音量電位器的中心頭加入直流斷續干擾信號，若有較強反應，說明后級放大電路正常，故障在前級放大電路；反之，故障在后級放大電路?？煞謩e在推動管的柵極和輸入放大管的柵極加入干擾信號，在哪—級加干擾信號無反應，說明該級后面的電路工作不正常。對可疑元件(如電子管)可用代換法檢修。

具有杜比環繞聲解碼功能的AV放大器，若在杜比環繞聲狀態肘各聲道均無聲而直通狀態下主聲道聲音正常，在電源電路正常的情況下，通常是杜比環繞聲解碼電路或系統控制電路工作不正常。若在環繞聲和直通模式下各聲道均無聲，應檢查系統控制電路、信號選擇電路和總音量控制電路。

音輕

所謂音輕故障，是指音頻信號在放大傳輸過程中，因某個放大級放大量變化或在某個環節被衰減，使放大器的增益下降或輸出功率變小。

檢修時，首先應檢查信號源和音箱是否正常，可用替換的辦法來檢查。然后檢查各類轉換開關和控制電位器，看音量能否變大。

若以上各部分均正常，應判斷出故障是在前級還是在后級電路。對于某一個聲道音輕，可將其前級電路輸出的信號交換輸入到另一聲道的后級電路，若音箱的聲音大小不變，則故障在后級電路；反之，故障在前級電路。

后級放大電路造成的音輕，主要有輸出功率不足和增益不夠兩種原因?？捎眠m當加大輸入信號(例如將收錄機輸出給揚聲器的信號直接加至后級功放電路的輸入端，改變收錄機的音量，觀察功放輸出的變化)的方法來判斷是哪種原因引起的。若加大輸入信號后，輸出的聲音足夠大，說明功放輸出功率足夠，只是增益降低，應著重檢查繼電器觸點有無接觸電阻增大、輸入耦合電容容量減小、隔離電阻阻值增大、負反饋電容容量變小或開路、負反饋電阻阻值增大或開路等現象。若加大輸入信號后，輸出的聲音出現失真，音量并無顯著增大，說明后級放大器的輸出功率不足，應先檢查放大器的正、負供電電壓是否偏低(若只是一個聲道音輕，可不必檢查電源供電)、功率管或集成電路的性能是否變差、發射極電阻阻值有無變大等。

前級電路中轉換開關、電位器所造成的音輕，采用直觀檢查較易發現，可對其進行清洗或更換。如懷疑某信號耦合電容失效，可用同值電容并聯試之；放大管或運放集成電路性能不良，也可用代換法檢查。另外，負反饋元件有問題，也會造成電路增益下降。

噪聲大

放大器的噪聲有交流聲、爆裂聲、感應噪聲和白噪聲等。

檢修時，應先判斷噪聲來自于前級還是來自于后級電路?？砂亚?、后級的信號連接插頭取下，若噪聲明顯變小，說明故障在前級電路；反之，故障在后級電路。

交流聲是指聽感低沉、單調而穩定的100Hz交流哼聲，主要是電源部分濾波不良所致，應著重檢查電源整流、濾波和穩壓元件有無損壞。前、后級放大電路電源端的退耦電容虛焊或失效，也會產生一種類似交流聲的低頻振蕩噪聲。

感應噪聲是成分較復雜且刺耳的交流聲，主要是前級電路中的轉換開關、電位器接地不良或信號連線屏蔽不良所致。

爆裂聲是指間斷的“劈啪”、“咔咔”聲，在前級電路中，應檢查信號輸入插頭與插座、轉換開關、電位器等是否接觸不良，耦合電容有無虛焊、漏電等。后級放大電路應檢查繼電器觸點是否氧化、輸入耦合電容有無漏電或接觸不良。另外，后級電路中的差分輸入管或恒流管軟擊穿，也會產生類似電火花的“咔咔”噪聲。

白噪聲是指無規則的連續“沙沙”聲，通常是由前、后級放大電路中的輸入級晶體管、場效應管或運放集成電路的性能不良產生的本底噪聲，檢修時，可用同規格的元件代換試之。

失真

失真故障是某放大級工作點偏移或功放推挽輸出級工作不對稱所致。檢修時，可根據放大器輸出功率與失真的變化情況，來判斷具體的故障部位。

電子管放大器若失真的同時輸出功率變小(音輕)，應檢查是否推挽功放中某一放大管衰老、工作點不對或輸出變壓器局部短路造成其工作不平衡；若失真的同時輸出功率變大，多是負反饋電路中的電阻變值、電容失效或陰極自生偏壓的旁路電容短路所致。

晶體管放大器若失真隨著音量的增大而明顯增大，應檢查推動級某只晶體管的工作點是否偏移(通常發生在無保護電路的功放中)或反饋電路中的電容失真；若無論音量大小均有失真，則故障在前級放大電路，應檢查各放大管的工作點有無偏移。

集成電路放大器的工作電壓異?；蚬Ψ偶呻娐穬炔繐p壞，也會造成失真(指無保護電路的機器)

嘯叫

嘯叫故障是電路中存在自激所致，又分為低頻嘯叫和高頻嘯叫。

低頻嘯叫是指頻率較低的“噗噗”或“嘟嘟”聲，通常是由于電源濾波或退耦不良所致(在嘯叫的同時往往還伴有交流聲)，應檢查電源濾波電容、穩壓器和退耦電容是否開路或失效，使電源內阻增大。功放集成電路性能不良，也會出現低頻嘯叫故障，此時集成電路的工作溫度會很高。

高頻嘯叫的頻率較高，通常是放大電路中高頻消振電容失效或前級運放集成電路性能變差所致?？稍诤蠹壏糯箅娐返南耠娙莼蛲笋铍娙輧啥瞬⒔有‰娙輥頇z查。另外，負反饋元件損壞、變值或脫焊時，也會引起高頻正反饋而出現高頻嘯叫。
